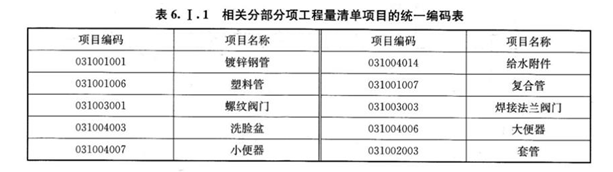

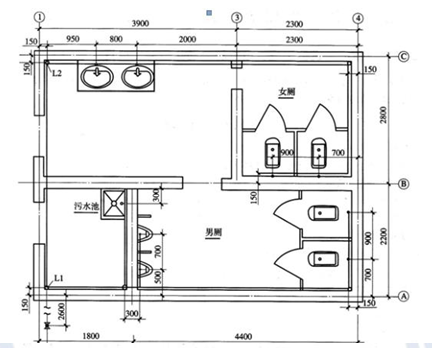

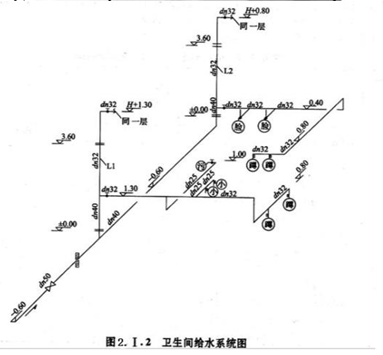

某工厂办公楼内卫生间的给水施工图如图2.I.1和2.I.2所示。 2.假设按规定计算的该卫生间给水管道和阀门部分的清单工程量如下: PP-R塑料管:dn50，直埋3.0m；dn40，直埋5.0m，明设1.5m；dn32,明设25m；dn25,明设16m。 阀门Q11F-16C：DN40:2个；DN25:2个。 其他安装技术要求和条件与图2.I.1和图2.I.2 所示致。 3.给排水工程相关分部分项工程量清单项目的统一编码见表2.1.1。 【问题】 1.按照图2.I.1和2.I.2所示内容，按直埋、明设（指敷设于室内地坪下的管段）分别列式计算给水管道和阀门安装项目分部分项清单工程量。计算要求:管道工程量计算至支管与卫生器具相连的分支三通或末端弯头处止。 2.根据背景资料2、3和图2.I.1和2.I.2所示内容，按《通用安装工程工程量计算规范》GB50856-2013的规定，分别编制管道、阀门、卫生器具（污水池除外）安装项目的分部分项工程量清单，并填入答题卡表2.I.3“分部分项工程和单价措施项目清单与计价表”中。 表2.I.3 分部分项工程和单价措施项目清单与计价表 工程名称：某厂区 标段：办公楼卫生间给排水工程安装 第1页 共1页

问答题

某工厂办公楼内卫生间的给水施工图如图2.I.1和2.I.2所示。2.假设按规定计算的该卫生间给水管道和阀门部分的清单工程量如下: PP-R塑料管:dn50，直埋3.0m；dn40，直埋5.0m，明设1.5m；dn32,明设25m；dn25,明设16m。阀门Q11F-16C：DN40:2个；DN25:2个。其他安装技术要求和条件与图2.I.1和图2.I.2 所示致。3.给排水工程相关分部分项工程量清单项目的统一编码见表2.1.1。【问题】1.按照图2.I.1和2.I.2所示内容，按直埋、明设（指敷设于室内地坪下的管段）分别列式计算给水管道和阀门安装项目分部分项清单工程量。计算要求:管道工程量计算至支管与卫生器具相连的分支三通或末端弯头处止。2.根据背景资料2、3和图2.I.1和2.I.2所示内容，按《通用安装工程工程量计算规范》GB50856-2013的规定，分别编制管道、阀门、卫生器具（污水池除外）安装项目的分部分项工程量清单，并填入答题卡表2.I.3“分部分项工程和单价措施项目清单与计价表”中。表2.I.3 分部分项工程和单价措施项目清单与计价表工程名称：某厂区 标段：

答案解析

单选题

（）敷设的给水管道一般用于民用住宅、普通办公楼、工厂车间或公共建筑、高层建筑内。

答案解析

单选题

给水排水施工图中详图主要包括管道节点、水表、过强套管、卫生器具等的安装详图以及卫生间（ ）详图。

答案解析

问答题

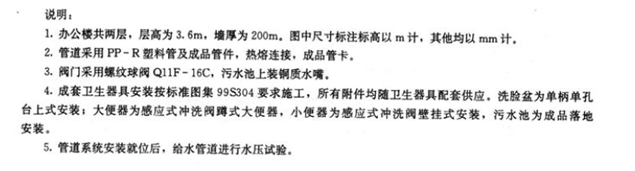

）某工厂办公楼内卫生间的给水施工图如图4-3和4-4所示。（2）假设按规定计算的该卫生间给水管道和阀门部分的清单工程量如下：PP-R塑料管：dn50，直埋3.0m；dn40，直埋5.0m，明设1.5m；dn32，明设25m；dn25，明设16m。阀门Q11F-16C：DN40：2个；DN25：2个。其他安装技术要求和条件与图4-3和图4-4所示一致。（3）给排水工程相关分部分项工程量清单项目的统一编码见表4-6。表4-6　相关分部分项工程量清单项目的统一编码表（4）该工程的定额相关数据资料见表4-7。表4-7　塑料给水管安装定额的相关数据资料表注：（1）表内费用均不包含增值税可抵扣进项税额。（2）该工程的人工费单价（包括普工、一般技工和高级技工）综合为100元/工日。管理费和利润分别按人工费的60%和30%计算。【问题】1．按照图4-3和4-4所示内容，按直埋、明设（指敷设于室内地坪下的管段）分别列式计算给水管道和阀门安装项目分部分项清单工程量。计算要求：管道工程量计算至支管与卫生器具相连的分支三通或末端弯头处止。图4-3　卫生间给水平面图图4-4　卫生间给水系统图说明：（1）办公楼共

答案解析
