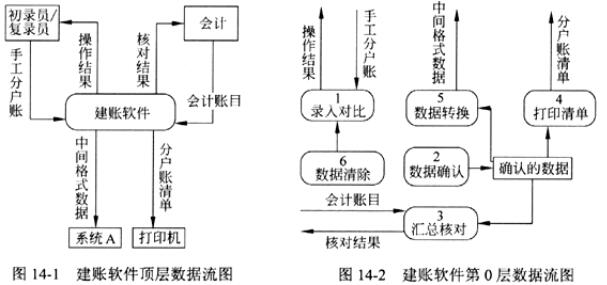

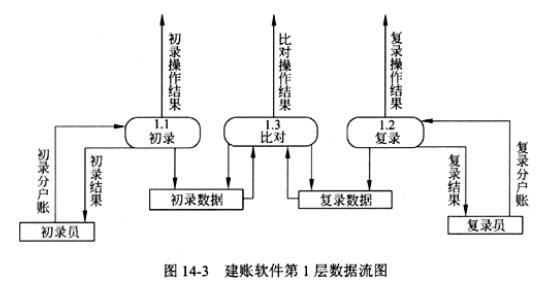

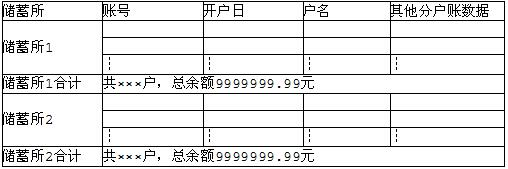

阅读以下说明以及数据流图，回答问题1至问题5。【说明】某银行已有一套基于客户端/服务器模式的储蓄系统A和一套建账软件。建账软件主要用于将储蓄所手工处理的原始数据转换为系统A所需的数据格式。该建账软件具有以下功能。(1)分户账录入：手工办理业务时建立的每个分户账数据均由初录员和复录员分别录入，以确保数据的正确性。(2)初录/复录比对：将初录员和复录员录入的数据进行一一比较，并标记两套数据是否一致。(3)数据确认：当上述两套数据完全一致后，将其中任一套作为最终进入系统A的原始数据。(4)汇总核对和打印：对经过确认的数据进行汇总，并和会计账目中的相关数据进行核对，以确保数据的整体正确性，并将经过确认的数据打印输出，为以后核查可能的错误提供依据。(5)数据转换：将经过确认的数据转换为储蓄系统A需要的中间格式数据。(6)数据清除：为加快初录和复录的处理速度，在数据确认之后，可以有选择地清除初录员和复录员录入的数据。该软件的数据流图如图14-1至图14-3所示。图中部分数据流数据文件的格式如下： 初录分户账=储蓄所号+账号+户名+开户日+开户金额+当前余额+性质复录分户账=储蓄所号+账号+户名+开户日+开户金额+当前余额+性质初录数据=手工分户账+一致性标志复录数据=手工分户账+一致性标志会计账目=储蓄所号+总户数+总余额操作结果=初录操作结果+比对操作结果+复录操作结果 软件需要打印的分户账清单样式如表14-1所示：表14-1 分户账清单样式表 1、【问题1】请采用说明中的词汇，给出数据确认处理所需的数据流在第1层图中的全部可选起点(第0层图和第1层图中均未给出)。 2、【问题2】不考虑数据确认处理(加工2)，请指出数据流图中存在的错误。 3、【问题3】打印分户账清单时，必须以下列哪一组数据作为关键字进行排序，才能满足需求?请从下面选项中选择。①储蓄所②账号③开户日④总户数和总余额 4、【问题4】加工1(录入比对处理)除能够检查出初录数据和复录数据不一致外，还应当检测出下列哪些错误。①输入的无效字符②输入的半个汉字 ? ③显示器无法显示④初录员重复录入同一账户⑤汇总数据与会计账目不符 ? ⑥打印机卡纸 5、【问题5】请使用数据字典条目定义形式，给出第0层DFD中的“手工分户账”数据流和第1层DFD中的“初录分户账”、“复录分户账”的关系。

问答题

不合法，返回学位考试结果不合法提示；如果合法，检查该学生注册资格。③检查学生注册资格：根据合法学生信息和合法学位考试结果，检查该学生对欲选课程的注册资格。如果无资格，返回无注册资格提示；如果有注册资格，则输出注册学生信息(包含选课学生标识)和欲注册课程信息。2．处理注册申请①存储注册信息：将注册学生信息记录在学生库。②存储所注册课程：将选课学生标识与欲注册课程进行关联，然后存入课程库。③发送注册通知：从学生库中读取注册学生信息，从课程库中读取所注册课程信息，给学生发送接受提示；给教务人员发送所注册课程信息和已注册学生信息。现采用结构化方法对课程注册系统进行分析与设计，获得如下图所示的0层数据流图和第二个图所示的1层数据流图。1、使用说明中的词语，给出某课程注册系统0层数据流图中的实体E1和E2的名称。2、使用说明中的词语，给出某课程注册系统1层数据流图中的数据存储D1和D2的名称。3、根据说明和图中术语。补充某课程注册系统1层数据流图中缺失的数据流及其起点和终点。4、根据补充完整的某课程注册系统0层数据流图和某课程注册系统1层数据流图，说明上层的哪些数据流是由下层的哪些数据流组合而成。

答案解析

问答题

阅读以下说明以及数据流图，回答问题1至问题5。【说明】某银行已有一套基于客户端/服务器模式的储蓄系统A和一套建账软件。建账软件主要用于将储蓄所手工处理的原始数据转换为系统A所需的数据格式。该建账软件具有以下功能。(1)分户账录入：手工办理业务时建立的每个分户账数据均由初录员和复录员分别录入，以确保数据的正确性。(2)初录/复录比对：将初录员和复录员录入的数据进行一一比较，并标记两套数据是否一致。(3)数据确认：当上述两套数据完全一致后，将其中任一套作为最终进入系统A的原始数据。(4)汇总核对和打印：对经过确认的数据进行汇总，并和会计账目中的相关数据进行核对，以确保数据的整体正确性，并将经过确认的数据打印输出，为以后核查可能的错误提供依据。(5)数据转换：将经过确认的数据转换为储蓄系统A需要的中间格式数据。(6)数据清除：为加快初录和复录的处理速度，在数据确认之后，可以有选择地清除初录员和复录员录入的数据。该软件的数据流图如图14-1至图14-3所示。图中部分数据流数据文件的格式如下：初录分户账=储蓄所号+账号+户名+开户日+开户金额+当前余额+性质复录分户账=储蓄所号+账号+户名+开户

答案解析

问答题

阅读下列说明和图，回答问题1至问题3，将解答填入对应栏内。【说明】某营销企业拟开发一个销售管理系统，其主要功能描述如下：1.接受客户订单，检查库存货物是否满足订单要求。如果满足，进行供货处理：即修改库存记录文件，给库房开具备货单并且保留客户订单至订单记录文件；否则进行缺货处理：将缺货订单录入缺货记录文件。2.根据缺货记录文件进行缺货统计，将缺货通知单发给采购部门。3.根据采购部门提供的进货通知单进行进货处理：即修改库存记录文件，并从缺货记录文件中取出缺货订单进行供货处理。4.根据保留的客户订单进行销售统计，打印统计报表给经理。现采用结构化方法对销售管理系统进行分析与设计，获得如下图所示的顶层数据流图和0层数据流图。1、【问题1】使用说明中的词语，给出上述顶层数据流图中的外部实体E1～E4的名称。2、【问题2】使用说明中的词语，给出上述0层数据流图中的数据存储D1～D3的名称。3、【问题3】上述0层数据流图中缺少了4条数据流，根据说明及顶层数据流图提供的信息，分别指出这4条数据流的起点和终点。

答案解析

问答题

步检查该读者已借图书是否超过最大限制数(假设每位读者能同时借阅的书不超过5本)，若已达到最大限制数，则拒绝借书；否则允许借书，同时将图书分类目录号、读者号和借阅日期等信息写入借书文件中。3．读者还书时需填写还书单。系统根据读者号和图书分类目录号，从借书文件中读出与该图书相关的借阅记录，标明还书日期，再写回到借书文件中，若图书逾期，则处以相应的罚款。4．注销图书时，需填写注销单并修改图书目录文件中的库存总量。系统的信息查询功能主要包括读者信息查询和图书信息查询。其中读者信息查询可得到读者的基本信息以及读者借阅图书的情况：图书信息查询可得到图书基本信息和图书的借出情况。[数据流图1-1][数据流图1-2][数据流图1-3]1、[问题1]数据流图1-2中有两条数据流是错误的，请指出这两条数据流的起点和终点。2、[问题2]数据流图1-3中缺少三条数据流，请指出这三条数据流的起点和终点。3、[问题3]根据系统功能和数据流图填充下列数据字典条目中的(1)和(2)：查询请求信息=[查询读者请求信息 查询图书请求信息]读者情况=读者号+姓名+所在单位+{借书情况}管理工作请求单=(1)入库单=(2)

答案解析

问答题

约查询请求，查询在职医生及其出诊时间等预约所需数据并返回；创建预约，提交预约请求，在预约表中新增预约记录，更新所约医生出诊时间并给医生发送预约通知；给客户反馈预约结果。（4）药品管理。医生提交处方，根据药品名称从药品数据中查询相关药品库存信息，开出药品，更新对应药品的库存以及预约表中的治疗信息；给医生发送“药品已开出”反馈。（5）报告创建。根据主管提交的报表查询请求（报表类型和时间段），从预约数据、通用信息、药品库存数据、医生以及医生出诊时间中进行查询，生成报表返回给主管。现采用结构化方法对医疗管理系统进行分析与设计，获得如图 1－1 所示的上下文数据流图和图 1－2 所示的 0 层数据流图。【问题 1】（3 分）使用说明中的词语，给出图 1－1 中的实体 E1～E3 的名称。【问题 2】（5 分）使用说明中的词语，给出图 1－2 中的数据存储 D1～D5 的名称。【问题 3】（4 分）使用说明和图中术语，补充图 1－2 中缺失的数据流及其起点和终点。【问题 4】（3 分）使用说明中的词语，说明“预约处理”可以分解为哪些子加工？并说明建模图 1－1和图 1－2 时如何保持数据流图平衡？

答案解析
